前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵调节器为机械化全部式调节器，其塑造如同如下图所示。I号喷助力泵调节器通常由驱使件、飞球、调节板弹簧、传动链大部门和操控大部门等组合而成。I号喷助力泵调节器的驱使件为体现了60°。锥面的驱使盘。在驱使盘的后侧有八个沿径向的半弧形凹形。驱使盘压紧在驱使轴套上而和并成整体，如果借助半圆键和拉紧螺母使其和喷助力泵的气缸轴联接。

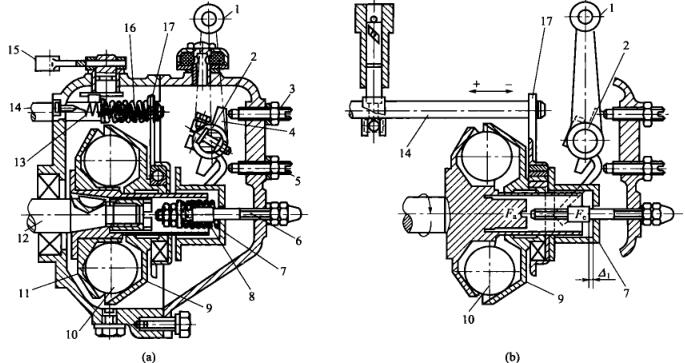

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个网套直径为25.4mm的飞球置放win7驱程软件盘的凹罐内，随win7驱程软件盘共同360度旋转。飞球另个侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在win7驱程软件轴套上。作业时飞球的离心法力效果在拉力盘上，其轴径分力Fa.将使拉力盘沿轴径联通。披风在拉力盘.上的联通轴承套和链齿轮传动板也一起联通。链齿轮传动板上方套在油泵拉杠上，因油泵拉杠也一起联通，导致调整油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
