今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

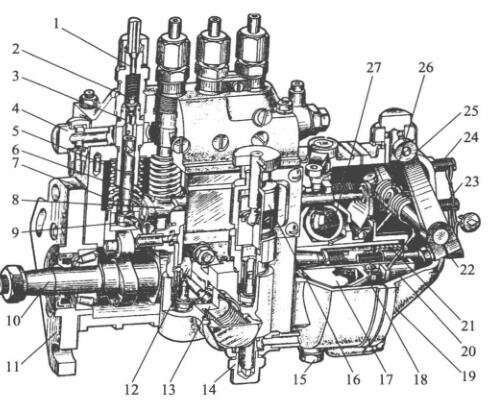

1-超高压液压管线接头; 2-脸上有油阀; 3-脸上有油阀块; 4,14-进油螺丝钉; 5-套简; 6-液压泵; 7-液压泵压缩大弹簧片; 8-油门撑杆;  9-调高臂; 10-凸轮轴轴; 11-比较固定接盘; 12-输油管线管道泵剪力轮; 13-输油管线管道泵; 15-放油螺塞; 16-手高压油泵;  17-安装驱动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-较正压缩大弹簧片; 22-用油量调整螺丝钉; 23-怠速定位螺丝钉; 24-公路定位螺丝钉; 25-调节器手柄; 26-调节器压缩大弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体前壳的最主要基本功能是衡量提供的油逐渐起时候的为准性，对於多缸柴油车机一般来说，也需要衡量各缸提供的油时候的共同性。起衡量意义的局部是中键下端到设定保护层垫块上三视图的高速H。当喷液压油泵气缸轴蜗轮传动与曲轴蜗轮传动比较地位一些 时，H越大，注塞泵封进油孔的时候早一些，提供的油逐渐起时候也早一些。反过来，H越小，提供的油逐渐起时候越网络延时。为此要基于设计方案和检验给出好的中键体工作的高速H，以衡量提供的油逐渐起时候的为准性。

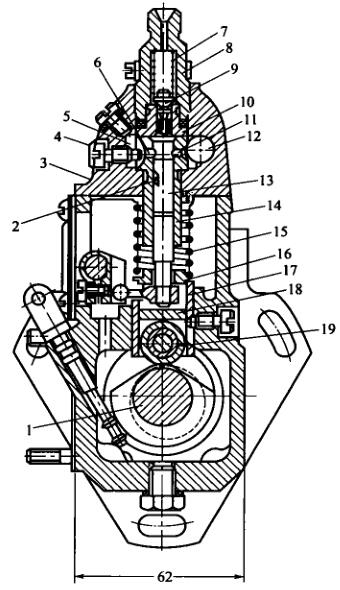

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-品牌定位螺丝; 5-回油道; 6-回油孔; 7-油多阀大压缩弹黄; 8-油多阀紧座;  9-油多阀; 10-油多高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大压缩弹黄; 16-大压缩弹黄座; 17-挺柱体:; 18-垫铁; 19-滚珠

  这对多缸机，各分泵的H值应问题。改变垫板在喷真空泵出厂检验报告时均已调好，不容肆意对调。垫板是用耐磨涂层村料成齐头并进行热外理以升高硬性，往往适用中容易破损。如长的时间适用后破损较多，可换面适用。

  喷油阀泵体分左右两个部分，喷油阀上体代替连接注塞泵偶件及油多阀偶件，下身代替连接凸轮机构轴、压轮体和输进气软管连直接头线管道阀等。泵体前侧东南部还有检视窗孔，尽可能捡查和調整泵剩余油量。底端有检视液压油面的检视孔。喷油阀上体含有一只油道，与各注塞泵套筒里面的方形油槽相连。方形油槽则与注塞泵套筒上的进、回油孔相连。由输进气软管连直接头线管道阀供来的低电压油经由进进气软管连直接头连直接头进来油道中。油道中的柴油机机发动机密度压为由装在回进气软管连直接头连直接头内的回油阀的控制，一特殊要求保证在5～10kPa超范围内。液压机过低，在注塞泵向下时，柴油机机发动机密度不许速度快经由进油孔进来注塞泵上方油腔。当剩余油量过多的而使液压机增高时，过多的的柴油机机发动机密度会顶开回油阀进入到柴油机机发动机密度细滤器中。
